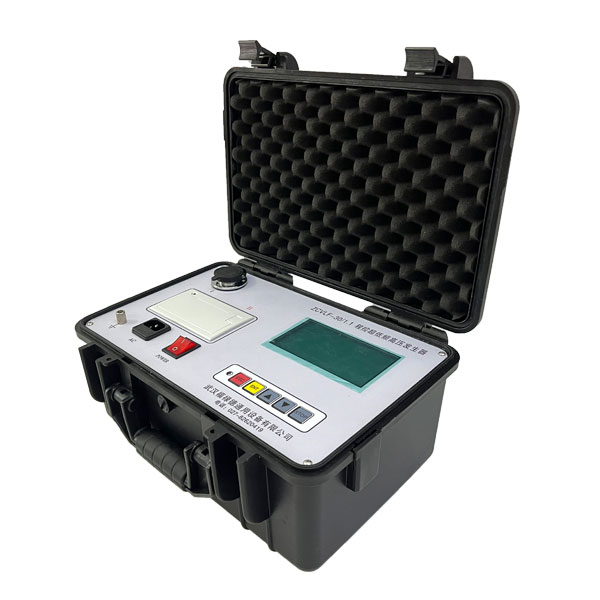

ZCVLF程控超低頻高壓發生器
超低頻交流高壓試驗裝置、智能超低頻高壓發生器、超低頻直流高壓發生器、超低頻高壓發生器、低頻高壓發生器、程控超低頻高壓發生器、超低頻發生器
參考標準DL/T849.4-2004
產品優勢● 電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。 ● 具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小20ms。 ● 具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
程控超低頻高壓發生器替代工頻諧振變壓器。用于發電機、電纜、電力電容器等大容性設備的交流耐壓試驗之中。數字變頻，自動試驗,過程實時漢字提示，顯示輸出波形。標準：10KV及以下電纜、發電機耐壓試驗，20KV及以下電纜、發電機耐壓試驗，35KV及以下電纜、發電機耐壓試驗；型號：ZCVLF-30/1.1，ZCVLF-40/1.1，ZCVLF-50/1.1，ZCVLF-60/1.1，ZCVLF-70/1.1，ZCVLF-80/1.1。
產品特點
>電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
>具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小20ms。
>具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
>高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
>由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
技術參數
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz | |
| 帶載能力 | 0.1Hz | 最大1.1μF |
| 0.05Hz | 最大2.2μF | |
| 0.02Hz | 最大5.5μF | |
| 測量精度 | 3% | |
| 電壓正，負峰值誤差 | ≤3％ | |
| 電壓波形失真度 | ≤5％ | |
| 使用條件 | 戶內、戶外 | |
| 溫度 | -10℃～+40℃ | |
| 濕度 | ≤85％RH | |
| 電源 | 頻率50Hz，電壓220V±5% | |
| 若使用便攜式發電機供電，發電機要求 | 頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。 | |
| 型號 | 額定電壓 | 帶載能力 | 重量 | 適用范圍 |
| ZCVLF-30/1.1 | 30KV | 0.1Hz，≤1.1μF | 控制器：4Kg 升壓器：25Kg | 10KV以下電纜、發電機耐壓試驗 |
| 0.05Hz，≤2.2μF | ||||
| 0.02Hz，≤5.5μF | ||||
| ZCVLF-40/1.1 | 40KV | 0.1Hz，≤1.1μF | 控制器：5Kg 升壓器：30Kg | 10KV以下電纜、發電機耐壓試驗 |
| 0.05Hz，≤2.2μF | ||||
| 0.02Hz，≤5.5μF | ||||
| ZCVLF-60/1.1 | 60KV | 0.1Hz，≤1.1μF | 控制器：5Kg 升壓器：55Kg | 20KV以下電纜、發電機耐壓試驗 |
| 0.05Hz，≤2.2μF | ||||
| 0.02Hz，≤5.5μF | ||||
| ZCVLF-80/1.1 | 80KV | 0.1Hz，≤0.6μF | 控制器：8Kg 升壓器：55Kg | 35KV以下電纜、發電機耐壓試驗 |
| 0.05Hz，≤1.2μF | ||||
| 0.02Hz，≤3.0μF |
