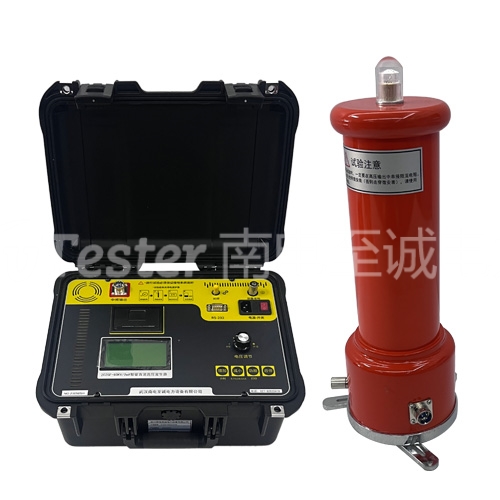

ZCZGF系列智能直流高壓發生器
高頻高壓發生器、數顯直流高壓發生器、數顯式直流高壓發生器、高穩定直流高壓發生器、智能型直流高壓發生器、全自動直流高壓發生器、避雷器耐壓試驗儀、便攜式干式直流高壓發生器、高壓直流發生器、直流高壓發生儀、工頻高壓發生器、智能直流高壓發生器、智能化直流高壓發生器、直流高壓發生裝置、數字式直流高壓發生器、直流高壓發生器
參考標準DL/T848.1-2004，DL/T474.2-2006，DL/T849.5-2004
產品優勢● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。 ● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。 ● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
ZCZGF系列智能型直流高壓試驗器是在我公司推出的新一代智能化產品。該產品主要技術特點及功能有：
①采用大屏幕點陣液晶顯示屏，并具有人機對話功能；
②氧化鋅避雷器全自動測量功能：重復性好，精度高；
③自動試驗功能：預設試驗電壓，輸出電壓可恒壓保持；
④自動計時功能：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓；
⑤高壓過壓整定采用微處理器比較，精度高，可靠性好；
⑥保留手動試驗?zāi)Ｊ健?/p>
⑦數據存儲功能，可即時捕獲試驗參數和自動保存試驗結果；
⑧根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。
本試驗器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
產品特點
>采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
>采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
>全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
>升壓電位器零起升壓。
>75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
>過壓保護采用拔碼設定，一目了然，誤差±1%。
>倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
>折疊式撐腳，直徑面積大，穩定性能好。
>ZCZGF一體化設計、高壓拖地電纜引出，方便現場試驗。
>ZCZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
技術參數
規格 技術 參數 | 60/5 | 60/10 | 100/4 | 120/5 | 200/2 | 100/200 | 200/3 | 100/200 | 200/5 | 250/3 | 250/5 | 300/2 | 200/300 | 300/3 | 100/200/300 | 300/5 | 200/300 7.5/5 |
輸出電壓(kV) | 60 | 60 | 100 | 120 | 200 | 100/200 | 200 | 100/200 | 200 | 250 | 250 | 300 | 200/300 | 300 | 100/200/300 | 300 | 300 |
輸出電流(mA) | 5 | 10 | 4 | 5 | 2 | 4/2 | 3 | 6/3 | 5 | 3 | 5 | 2 | 3/2 | 3 | 9/4/3 | 5 | 7.5/5 |
輸出功率 (W) | 300 | 600 | 400 | 600 | 400 | 400 | 600 | 600 | 1000 | 750 | 1250 | 600 | 600 | 900 | 900 | 1500 | 1500 |
充電電流(mA) | 7.5 | 15 | 6 | 7.5 | 3 | 6/3 | 4.5 | 9/4.5 | 7.5 | 4.5 | 7.5 | 3 | 4.5/3 | 4.5 | 10.0/6/4.5 | 7.5 | 8.5 |
倍壓重量 | 12.0 | 12.0 | 8.7 | 8.7 | 10.2 | 12.5 | 10.2 | 12.5 | 10.2 | 15.3 | 15.3 | 16.0 | 19.0 | 16.0 | 20.5 | 16.0 | 19.0 |
倍壓筒 尺寸 (mm) | Φ150×600 | Φ150×600 | Φ110×700 | Φ110×700 | Φ110×930 | Φ150 ×1010 | Φ110×930 | Φ150 | Φ110 | Φ130 | Φ130 | Φ130 | Φ150 | Φ130 | Φ150 | Φ130 | Φ150 |
電壓測量 誤差 | 1%±2個字 | ||||||||||||||||
電流測量 誤差 | 1%±2個字 | ||||||||||||||||
過壓整定 誤差 | ≤1% | ||||||||||||||||
0.75切換 誤差 | ≤1% | ||||||||||||||||
波紋系數 | ≤1.0% | ||||||||||||||||
電壓 穩定度 | 隨機波動、電源電壓變化±10%，≤1.0% | ||||||||||||||||
工作方式 | 間斷使用：額定負載30分鐘； | ||||||||||||||||
環境溫度 | -15℃～50℃ | ||||||||||||||||
相對濕度 | 當溫度為25℃時不大于90%（無凝露） | ||||||||||||||||
海拔高度 | 2000米以下 | ||||||||||||||||
