接地電阻測試儀工作原理是什么？

　　接地電阻測試儀的工作原理是通過電流和電壓之間的關系來測量接地系統的電阻。它是一款常用的電氣測試工具，用于評估接地系統的效果和安全性。

　　接地電阻測試儀內部有一個電流源，當測試儀表施加一定的測試電流到接地系統上時，會通過測試線測量接地點之間的電壓差。根據歐姆定律，電阻R等于電壓V除以電流I（R = V/I），從而計算出接地系統的電阻值。

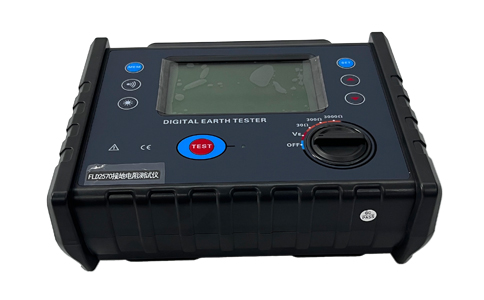

南電至誠生產的2570接地電阻測試儀產品

　　接地電阻測試儀通常由一個測試儀表、電流源和測試線組成。手搖發電機輸出的電流經互感器和接地系統構成閉合回路，當電流流入大地后，經接地體向四周散開，產生一個電壓，該電壓與接地系統的電阻成正比。測試儀表通過測量該電壓并根據電流和電壓的關系計算出接地系統的電阻。

　　為了確保準確的測試結果，使用接地電阻測試儀時需要將被測接地系統與其他設備斷開連接，避免干擾。測試點應選擇接地系統中的關鍵位置，并且測試線路應保持良好的接觸，確保沒有松動或腐蝕現象。

南電至誠生產的2570接地電阻測試儀產品側面圖展示

　　常見的測試方法包括三線法和四線法。三線法適用于地基接地、建筑工地接地和防雷接地，需要兩個接地棒：一個輔助地和一個探測電極。四線法主要用于低接地電阻測量，可以消除測量電纜電阻對測量結果的影響，是精度最高的方法。

　　通過以上工作原理和方法，接地電阻測試儀能夠評估接地系統的效果和安全性，確保電氣設備的正常運行和人員的安全。

　　以上就是接線電阻測試儀的工作原理，詳細看了此文的你已經對它有了一個清晰的認知。如果你還有相關問題或者想了解更多信息，可以訪問我們的網站，聯系我們的工作人員為你解答。
