接地電阻測試儀主要由什么組成？接地電阻測試儀組成部件介紹

　　在電氣工程和設施安全領域，接地電阻測試儀是評估接地系統性能的核心工具。良好的接地系統能夠確保電流安全導入大地，有效防止觸電事故、設備損壞和雷電沖擊。那么，這一關鍵設備是如何實現其使命的呢？本文將對接地電阻測試儀的主要組成部分及其功能進行詳細剖析，希望能使讀者對手中的這個“安全衛士”有更加全面的認識。

　　首先，測量接地電阻至關重要的原因是什么呢？簡而言之，接地電阻是指接地裝置與大地之間的電阻值。過高的電阻會導致電流排放不暢，增加安全隱患；反之，理想的低電阻能夠確保電流迅速導出，保護人員和設備的安全。因此，定期使用專業的測試儀來檢測接地電阻，是確保電氣系統穩定性和安全性的基本步驟。

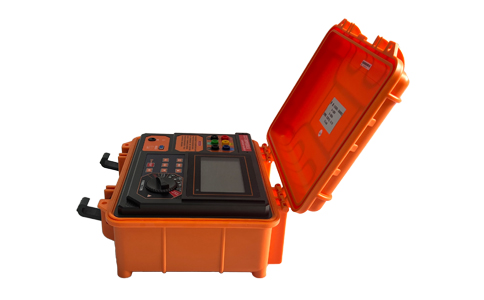

　　接下來，我們來詳細介紹接地電阻測試儀的組成部件和功能。

　　首先是手搖發電機或異頻電源。早期的手動式測試儀通常采用手搖發電機作為電流源。通過手動轉動發電機，產生所需的直流電流，適用于現場無電源的情況。而現代的接地電阻測試儀多使用異頻電源，如45Hz或55Hz的正弦波電流。這種電源能夠有效避免電網干擾，提高測量的準確性和穩定性。

　　其次是電流與電壓測量電路。電流互感器用于感應流經接地系統的電流，并將大電流轉化為可測量的小電流信號。而電壓測量電路包括高輸入阻抗放大器，用于放大接地裝置電位升高的微小電壓，以確保測量的精度。

　　接著是微電腦測控系統。A/D轉換器將模擬的電壓和電流信號轉換為數字信號，以便于微電腦進行處理。數字濾波器則用于剔除干擾信號，僅保留測試頻率的信號，提高測量的準確性。微處理器根據數字化的電壓和電流值計算接地電阻和其他相關參數，如電阻分量和電抗分量。

　　接下來是顯示與控制界面。顯示屏直觀展示測量結果，包括接地電阻值、測試狀態等信息。操作按鍵允許用戶設置測試參數、開始/停止測試以及查閱歷史記錄等。

　　最后是輔助部件。測試線與探針是獲得準確測量所必需的關鍵因素。它們直接與接地裝置和大地接觸，形成測量回路。在某些傳統型號的測試儀中，仍會使用滑線電阻和檢流計進行微小電流的調整和檢測，盡管在現代數字測試儀中已經被電子組件所取代。

　　通過了解接地電阻測試儀的內部構造，我們不僅可以更好地維護和使用這一工具，還能在購買時做出更加明智的選擇。不論是選擇經典的手搖式測試儀，還是追求高效精確的現代化數字機器，都能更好地滿足我們的需求。
