整套設備符合中華人民共和國電力行業標準《DL/T849.1-2019~DL/T849.3-2019》電力設備專用測試儀器通用技術條件，該設備由預定位測試主機、高壓發生裝置、定點儀和路徑儀四部分組成，用于電力電纜各類故障的測試，以及電纜路徑、埋設深度的測試；功能覆蓋電力電纜、鐵路機場控制電纜和路燈信號電纜的測試。

產品特點

檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。

具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞，無測試盲區。

內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

技術參數

預定位測試主機參數:

測試方法	低壓脈沖、高壓閃絡、速度測量
沖擊高壓	低于35KV電力電纜
數據采樣速率	80MHz、40 MHz、20MHz、10 MH
測試距離	＞30Km
讀數分辨率	1m
系統測試精	小于50cm

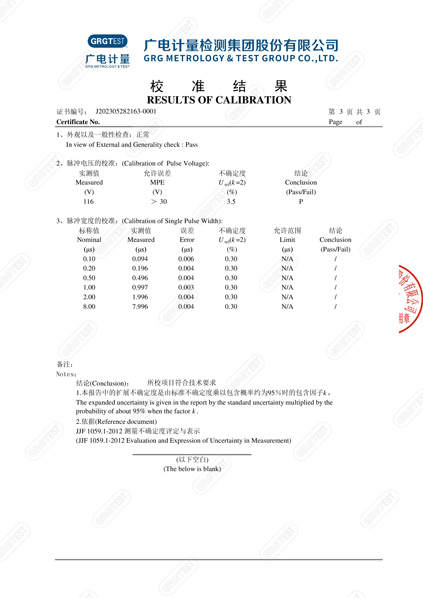

測試電纜脈寬設有	“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒
具有測試波形儲存功能	能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢?chǔ)存大量的現場測試波形
能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離
10.4寸全真彩觸摸屏
內置電源	充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作

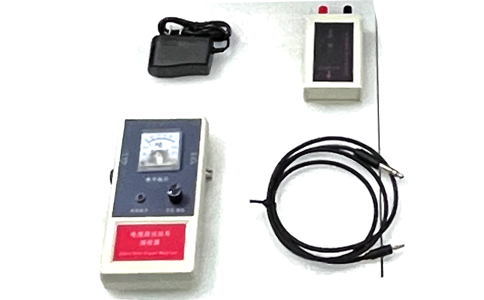

路徑儀:

發射機	輸出頻率	低頻（916Hz）、高頻（32KHZ）
	輸出功率	30
	電源類型	交流220V
接收機	接收頻率	低頻（916Hz）、高頻（32KHZ）
	探測路由誤差	埋深的5%
	探測埋深誤差	埋深的5%
	探測路由及故障定點的距離	0～5k
	測定光（電）纜埋深	<3m

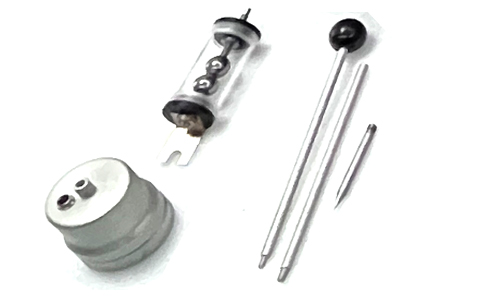

聲磁同步定點儀:

測試方法	電磁強度法、音聽法、聲磁同步法
距離測量	00.0-22m ，3位
同步測量	磁場/聲波
濾波器(四段)	100Hz-1.5kHz（聲波） 270Hz-1.5kHz（濾波） 100Hz-1.0kHz（濾波） 270Hz-1.0kHz（濾波）
場強測量	條形碼顯示、數字顯示
放大范圍	聲通道>95dB 磁通道>50dB
測試精度	0.1米
顯示方式	大屏幕液晶顯示（帶背光）
操作溫度	-20—+50℃
供電電源	7.4V*3AH鋰電池，12小時

高壓發生裝置：

有電壓調節及自動穩壓功能。

具有開路、短路自動保護功能。

輸出電壓值為電壓表顯示，可保證控制開關斷電后仍能正確顯示高壓側電壓。

高壓零位啟動，保證輸出高壓從0開始起調至40KV。

功能完善可靠，箱體采用絕緣材料，操作絕對安全。

可連續工作。

最高輸出電壓	40KV
最大工作電流	20mA
顯示電壓值誤差	＜±1%
工作電壓	220V±10% 50Hz
工作溫度	-10℃－ 50℃
工作濕度（相對）	≤80%
海拔高度	3000米以
最大功耗	＜1KVA
