智能絕緣電阻測試儀是什么？怎么使用?

　　有一款名為智能數字絕緣電阻測試儀的高壓電力試驗設備，該裝置在日常的工作中，經常出鏡，也很受廣大電力工作者的歡迎，那么具體來說，在哪些情況下需要用到絕緣電阻測試儀呢？隨著現代技術的不斷更新和擴展，電力系統和高壓設備的可靠性也提出了更高的要求，電氣設備事故或損壞，通常與絕緣缺陷密切相關。

　　在現有的微機檢測系統中,絕緣測試的準確性及易操作性一直是廣大用戶認為問題最多的測試項目。由于傳統的指針式兆歐表測量范圍小,誤差大,吸收比計算復雜等一系列問題。

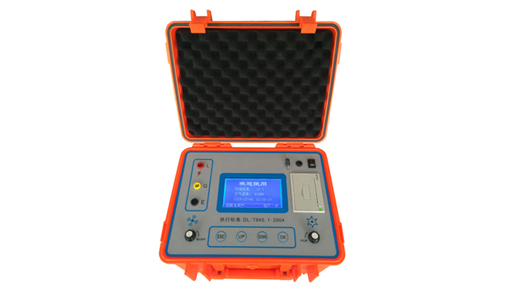

GM-950智能絕緣電阻測試儀3

　　GM-5系列智能數顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，圖形點陣液晶顯示器，該系列表具有多種電壓輸出等級容量大、抗干擾強、數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。該設備是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

　　智能絕緣電阻測試儀的工作原理

　　智能數字絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

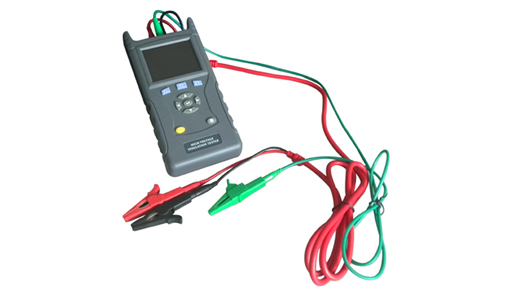

GM-3201320032033210智能絕緣電阻測試儀3

　　智能數字絕緣電阻測試儀使用方法

　　1、測量前，應該切斷被測電器以及回來的電源，并對相關元器件進行臨時的接地放電，以保證人身與絕緣電阻測試儀的平安和丈量結果準確；

　　2、絕緣電阻測試儀應該保持水平位置，左手按住表身，右手搖動兆歐表搖柄；

　　3、測量的時候需要正確接線，絕緣電阻測試儀的L端與回路的裸露導體連接，E端連接地線或金屬外殼，回路的首端與尾端分布與LE連接，測量電纜絕緣電阻時候，為了防止電纜外表泄露電流對精度的影響，我們需要將電纜的屏蔽層接至G端；

　　4、兩根導線之間和導線與地之間應該保持適當?shù)木嚯x，絕緣電阻測試儀接線柱引出的丈量軟線絕緣應良好，以免影響測量精度。
