絕緣電阻測試儀的特點有哪些？如何使用絕緣電阻測試和應該注意事項

　　絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓、交流電壓、吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。同時帶有步進調節電壓功能可以輸出多種不同電壓等級（如15KV機型可以產生12KV等級，使用范圍更廣泛）。

　　絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。直流電流測量范圍100pA-6mA。電容測量范圍10nF-50uF

ZC2671數字兆歐表

　　絕緣電阻特點：

　　1. 輸出功率高，承載能力強，抗干擾能力強。

　　2.該儀表外殼采用高強度鋁合金制成，機器配有等電位保護環和四階有源低通濾波器，可有效屏蔽外部工頻和強電磁場。測量電容樣品時，輸出短路電流大于1.6毫安，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低電阻測量，壓降不會因為比例設計而影響測量精度。

　　3.不需進行人力作功，由電池系統供電，量程可自動轉換。一目了然的面板操作和LCD顯示技術使得學生測量工作十分簡單方便和迅捷。

　　4. 該儀器的輸出短路電流無需負載測量即可直接測量。

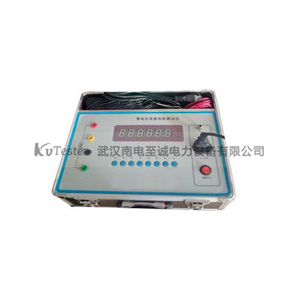

ZCDD-II等電位連接電阻測試儀

　　絕緣電阻測試儀使用步驟

　　1.測量前，必須切斷被測設備的電源，并短路接地放電。切勿讓設備帶電測量，以確保人身和設備安全。對于可能感應高電壓的設備，在進行測量之前必須排除這種可能性。

　　2.被測物表面要清潔．減少學生接觸電阻，確保工程測量研究結果的正確性。

　　3.測量前，應測試兆歐表的開路和短路，并檢查兆歐表是否完好。即在兆歐表連接到被測物體之前，搖動手柄，使發電機達到額定轉速（120r/min），觀察指針是否指向標尺的“∩”位置。將端子“線（L）”和地（E）”短接，慢慢搖動手柄，觀察指針是否在標尺的“0”位置。如果指針不能指向手指的位置，則表明兆歐表有故障。使用前應進行維修。

　　4.兆歐表使用時應放在一個平穩、牢固的地方，且遠離大的外電流通過導體和外磁場。

　　5.必須有合適的接線。兆歐表一般有三個端子，其中 l 連接到被測物體的導體部分和地球的絕緣，e 連接到被測物體的外殼或地球。G 連接到被測物體的屏蔽上，或者在不需要測量的情況下。在測量絕緣電阻時，只使用“ l”和“ e”端子。但是，在測量電纜對地絕緣電阻或被測設備泄漏電流嚴重時，應使用“ g”端子，并將“ g”端子連接到屏蔽層或外殼上。震動的速度應該由慢變快。當速度達到120每分鐘轉速（zc-25）時，保持恒定轉速，讀數后1分鐘。邊看書邊顫抖。無法停止閱讀。

　　6.搖動試驗時，將兆歐表置于水平位置，當曲柄轉動時，末端按鈕之間不允許短路。由慢到快搖動手柄。如果發現指針指向零，被測絕緣可能短路，那么就不能繼續搖手柄，防止表內線圈受熱損壞。

　　7.讀數進行完畢．將被測設備通過放電。放電方式方法是將測量時使用的地線從兆歐表上取下來與被測設備短接一下我們即可（不是數字兆歐表檢查放電）。

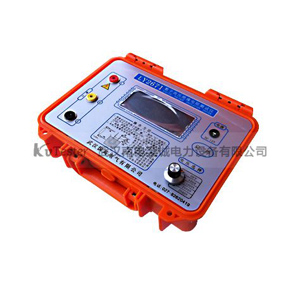

GM-5KV10KV15KV20KV可調高壓兆歐表

　　注意事項

　　當用兆歐表搖測電器設備的絕緣電阻時,一定要注重“L”和“E”端不能接反，正確的接法是:“L”線端鈕接被測設備導體，“E”地端鈕接地的設備外殼?！癎”屏敲端接孩測設備的絕緣部分。假如將“L”和“E”接反了.流過絕緣體內及表面的漏電流經外殼匯集到地.由地經“L”流進測里線圈,使“G”失去屏薇作用而給測里帶來很大誤差。另外,因為“E”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低。當兆歐表放在地上使用時,采用正確接線方式時，“E”端對儀表外殼和外殼對地的絕緣電阻,相當于短路,不會造成誤差,而當“L”與“E”接反時,“E”對地的絕緣電阻同被測絕緣電阻并聯,而使測量結果偏小給測量帶來較大誤差。
