什么是直流電阻測試儀？它的作用有哪些？

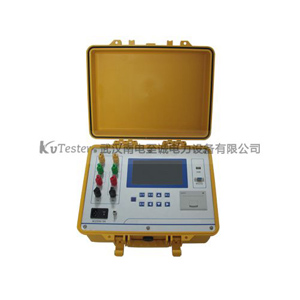

ZRCS-10A型變壓器直流電阻測試儀

　　直流電阻快速測試儀（微歐計）是取代直流單、雙臂電橋的高精度換代產品。直流電阻快速測試儀采用了先進的開關電源技術，由點陣式液晶顯示測量結果?？朔似渌惍a(chǎn)品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔。測量直流電阻的目是檢查電氣設備繞組或線圈的質量及回路的完整性，以發現制造或運行中因振動而產生的機械應力等原因所造成的導線斷裂、接頭開焊、接觸不良、匝間短路等缺陷。

　　直流電阻測試儀的主要功能和特點：

　　1、采用高速16位A/D轉換器，測量數據穩定，重復性好。

　　2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和測量狀態，無須手動切換電流換檔。

　　3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。

　　4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。

　　5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。

　　6、可顯示測量電流和測量時間。

　　7、智能化功率管理技術，可有效減輕儀器內部發熱。

　　8、可儲存120次測量數據，掉電不丟失。

　　9、全部漢字菜單及操作提示，直觀方便。

　　10、儀器配有打印機，可找印測試結果。

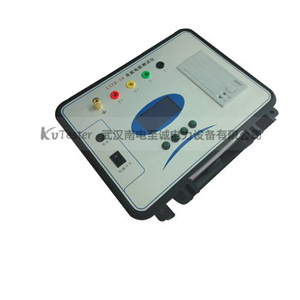

ZC-205B三通道直流電阻測試儀

　　直流電阻測試儀的作用有哪些？

　　1.檢查繞組內部導線和引線的焊接質量。

　　2.檢查分接開關各位置的接觸是否良好。

　　3.檢查繞組和引出線有無折斷。

　　4.檢查并聯支路的正確性，檢查由幾根并聯導線纏繞的繞組是否有一處或多處斷線。

　　5.檢查層、匝間是否有短路。

　　直流電阻測量?jī)x采用新的電源技術，具有測量迅速、體積小、使用方便、測量精度高等特點，是測量變壓器繞組及大功率感應設備直流電阻的理想設備。

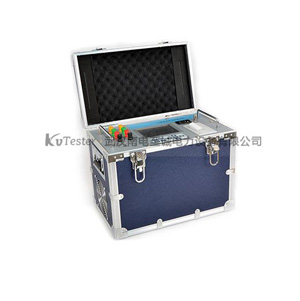

　　ZCZR-5A直流電阻測試儀

       在直流電阻測試中需要注意的問題？

　　首先，需要根據變壓器銘牌數據和出廠試驗報告選擇合適的試驗儀器。主要考慮變壓器的容量、繞組阻值大小、繞組額定電流，試驗儀器的精度、量程、試驗電流，二者要匹配。

　　其次，選好試驗儀器后，需要用標準電阻對直流電阻測試儀器檢查其測量準確度后，決定該儀器能否使用。

　　最后，開始試驗時去掉變壓器繞組引出線接線柱上的螺母，檢查油浸變壓器的檔位放到對應檔位的卡槽保證接觸良好，將干式變壓器的組別連接桿的連接螺栓緊固保證接觸良好
