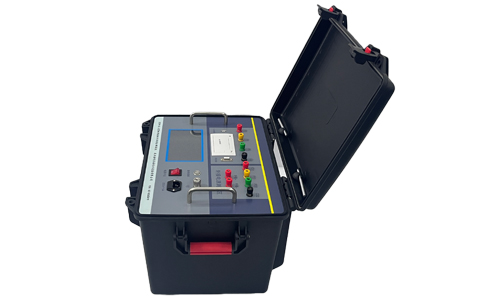

大地網接地電阻測試儀要怎么使用？

大地網接地電阻測試儀可謂是一款為了測量接地電阻而精心設計的電氣測量神器啊!它的使用方法真是方方面面，從前期準備、布線設定、操作執行到數據讀取與分析，一整套標準化步驟都有呢。首先，得保證測試環境安全，檢查一下測試儀及附件是不是完好無損，再確保測試回路的布置是正確的，接下來是按照指定比例配置電流線和電壓線，最后就可以進行接地電阻測量了，然后記錄下來、分析一下數據，看看接地系統是不是滿足安全要求呢。

1. 前期準備

- 儀器檢查：在使用大地網接地電阻測試儀之前，首先要全面檢查一下測試儀本身，看看電源供應、顯示器和按鍵功能是不是都正常，還有配套的電流線、電壓線和地網線有沒有完好無損，絕不能有斷路現象。

- 地樁處理：得把地樁上的鐵銹清理干凈，確保接觸面好好的，而且地樁得埋進去至少0.5米，這樣可以減少土壤電阻率對測量結果的影響。還要用萬用表檢查一下測試線和地樁之間是不是通著的，有斷路的話得及時修復。

2. 布線設定

- 電流極與電壓極設置：電流極得離被試接地裝置遠一點，推薦距離dCG等于接地裝置最大對角線長度D的4至5倍，這樣可以減少鄰近效應帶來的誤差。電流測試線和電壓測試線的長度比例一般是1:0.618.而且電流測試線至少得是地網對角線的3至5倍，這樣測得的數據才有代表性哦。

- 接線操作：首先要根據選定的測試方法(比如電位降法、四極法等)，然后按照規定布置電流線、電壓線和地網線。電流線和電壓線得平行放置，并且分別連接到測試儀的對應接口和地樁上。

3. 操作與測量

- 儀器操作：確認所有接線都沒問題之后，把大地網接地電阻測試儀接到AC 220V/50Hz電源上，打開電源開關預熱一下，然后按照說明書設置一下測試參數(比如測試頻率、輸出功率等)。

- 開始測量：啟動測量程序，測試儀會在規定時間內自動完成接地電阻的測量過程。有些高級的測試儀還會有自動抗干擾、數據鎖定等功能，保證測量結果不受外界因素的影響。

4.數據讀取與分析

讀取數據：測量完成后，接地電阻值會顯示在測試儀的屏幕上。別忘了及時記錄測量結果，包括接地電阻的具體數值、測試日期和環境條件等信息。

結果判斷：按照國家或行業的相關標準，拿測量得到的接地電阻值對照一下，分析評判一下接地系統是不是符合設計要求和安全標準。如果測量值超出了允許的范圍，得找出原因并采取相應的改進措施。
